NTN 23224EMD1C3 – Vòng bi 23224EMD1C3 NTN – Bạc đạn 23224EMD1C3 NTN

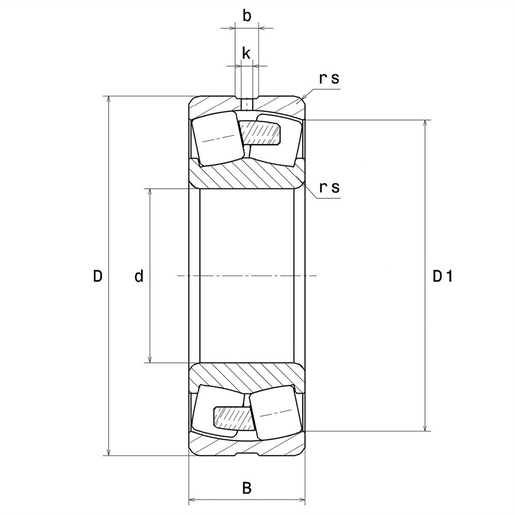

PRODUCT DEFINITION
Brand SNR
d – Internal diameter 120 mm
D – External diameter 215 mm
B – Bearing/Inner ring width 76 mm
d2 – External diameter inner ring 0 mm
D1 – Inner diameter outer ring 189 mm
rs – Min fillet radius 2,1 mm
Number of lubrication holes 3
b – Groove width 11,01 mm
k – Hole diameter 5 mm
Radial clearance class C3
Mass 11,624 kg

Product classification image

PRODUCT PERFORMANCE
C – Dynamic load 857 kN
C0 – Static load 998 kN
Cu – Fatigue limit load 104 kN
e – Coefficient 0.32
Y0 – Static axial load coefficient 2.04
Y1 – Lower axial load coefficient 2.09
Y2 – Upper axial load coefficient 3.11
Nref – Reference thermal speed 2100 tr/min
Nlim – Mechanical Limit Speed 2800 tr/min
Tmin – Min operating temperature -40 °C
Tmax – Max operating temperature 200 °C
BEARING FREQUENCIES
BPFO – Characteristic outer ring frequency (60 rpm) 7,624 Hz
BPFI – Characteristic inner ring frequency (60 rpm) 10,376 Hz
FTF – Characteristic cage frequency (60 rpm) 0,424 Hz
BSF – Characteristic rolling element frequency (60 rpm) 6,244 Hz

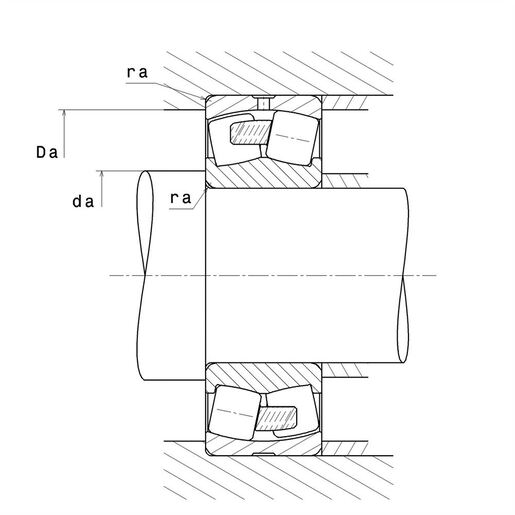

ABUTMENT
da max – Max shoulder diameter IR 0 mm
da min – Min shoulder diameter IR 132 mm
Da max – Max shoulder diameter OR 203 mm
ra max – Max shaft & housing fillet radius 2 mm

Product classification image
